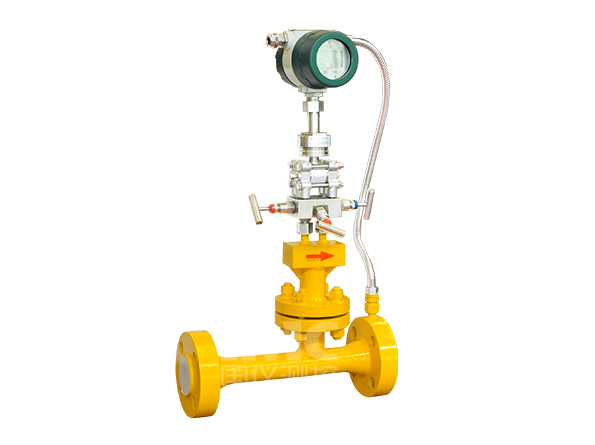

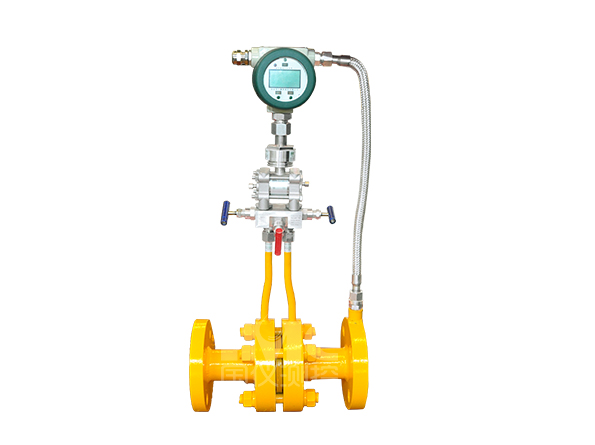

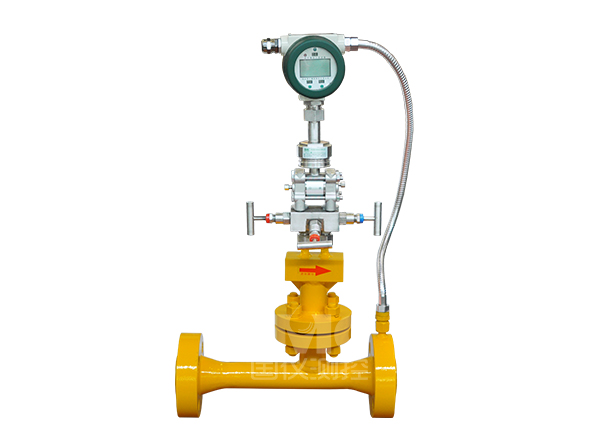

LCIMC系列智能差压式流量计是一种一体化多参量智能流量计,该流量计集差压发生装置、差压变送器及多参量智能计算器于一体,是目前应用最广泛的差压流量计。可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。
1、采用国际标准与加工,标准型节流装置无须实流校准,即可投用;
2、结构简单、牢固、性能稳定可靠、价格低廉;
3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流皆可使用;
4、一体化多参量结构设计,可同时显示累计流量、瞬时流量、压力、温度;
5、配有多种通讯接口,脉冲输出、4-20mA 电流输出,RS485通讯满足不同工况通讯条件;
6、高精度,完善的自诊断功能,测量气体时根据计算公式以及开孔条件对现有测量介质进行密度补偿,当介质组份发生变化时不影响计量精度;
7、使用寿命长,内部测量结构无机械可动件不牵扯磨损。检验校准不用从管线上拆装,直接效验多参量表头,现场可用手持压力源进行校准。
▶ 公称通径:DN32~DN100
▶ 公称压力:(0~25)MPa
▶ 准确度等级:0.5级 1.0 级 1.5 级
▶ 整机量程比:1∶15
▶ 介质温度:(-50~700)℃
▶ 环境温度:(-30~70)℃
▶ 直管段要求:前10D后5D
▶ 材 质:优质合金钢,不锈钢,碳钢
▶ 供电电源:内置DC3.6V工业电池,连续工作2年以上;外供电(7-30)DCV直流
▶ 通讯方式:ModbusRS485通讯、(4~20)mA 、433MHz无线通讯、4G、LoRa
▶ 连接方式:法兰夹持、管线焊接
▶对于新管线,安装前须对管线进行吹扫清理,以防管内杂物堵塞或损坏产品节流元件;
▶安装前应仔细核对产品节流元件柄上标注的编号、规格是否与管道流量范围等参数相符,无误后再进行安装;
▶保证产品取压口附件标有“+”的一端与流体上游管路相连接,标有“—”的一端与流体下游管路相连接;
▶至少保证前10DN,后5DN的等径直管段,以保证测量精度;
▶更换节流元件时,应保证新更换的节流元件与管线中心线同轴和垂直。
