一、质量流量计概述

科里奥利质量流量计是利用流体在直线运动的同时处于一旋转系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式质量流量仪表。

从1950年开始，科学家和工程师们花费了许多年试验、开发质量流量仪表，借此消除容积测量的误差及昂贵不便的称重法。在1970年后James.E.Smith—美国高准（Micro Motion）公司的创始人成功地开发了第一个可应用于工业的质量流量计，科里奥利质量流量计，它是根据科里奥利[Coriolis]效应原理研制而成的。1984年James.E.Smith将所发明的"U"型振动管式的科里奥利质量流量计(Coriolis Mass Flow—CMF)投入市场。

之后各国仪表厂相继开发生产。我国CMF的应用起步较晚，设计生产CMF的厂家仅有太行仪表厂等，还有几家制造厂组建合资企业采用国外技术组装生产销售质量流量仪表。

二、质量流量计基本结构-流量传感器介绍

流量传感器是一种基于科里奥利力效应的相位敏感型谐振式传感器。该传感器由振动管、信号检测器、震荡驱动器、支撑结构和壳体所组成。

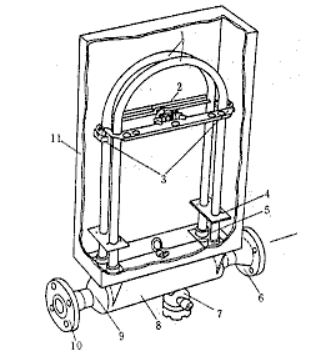

双U型管质量流量传感器结构示意图

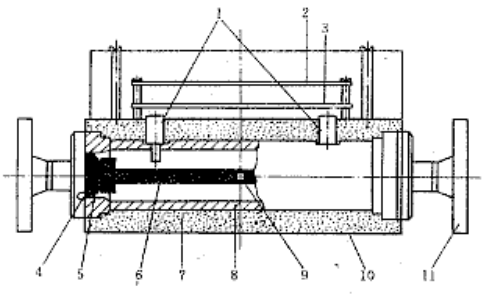

双直型管质量流量传感器剖面图
